Dipolo rigido para la banda de 40 metros

A continuacion se muestran algunas fotografias de la construccion
del dipolo rigido para la banda de 40m

Los videos se muestran al final de las fotografias, proximamente anexaremos el plano de
contruccion de la antena

Las bobinas:

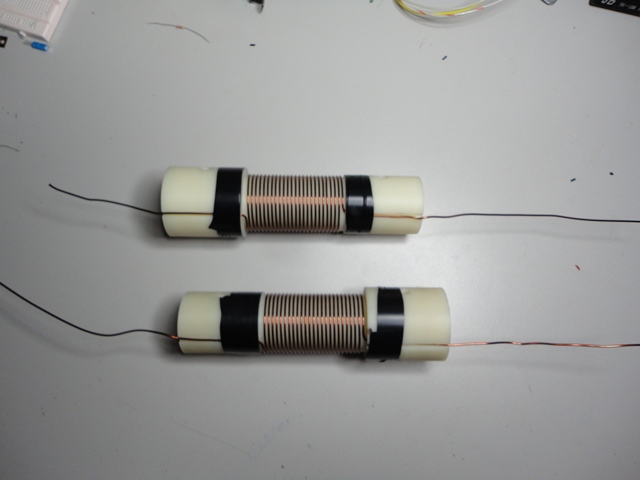

25 vueltas de alambre esmaltado calibre 16 separadas 1mm en un diametro de 40mm

Material de las bobinas y centro del dipolo hecho en Nylamind

Enrollamiento de la bobina, la separacion de 1mm se logra gracias
al maquinado del nylamind.

Proteccion de bobina con cinta y posteriornente
con barniz dielectrico


Nucleo de ferrita 10mm x 100mm para Balun

Balun en etapa final (Triple cable enrollado a 8 espiras)

Corte del aluminio

Montaje de las bobinas. Mario XE2KBR inspeccionando el plano

Joaquin XE2KSM verificando el peso total


Prueba del dipolo en campo, a las orillas de Saltillo


El equipo de prueba y ajuste del dipolo
Antena montada en soporte adaptado por el Prof Oscar en su Movil





VIDEO DEL MONTAJE EN LAS PRUEBAS DE CAMPO DEL DIPOLO
PARTICIPANTES: XE2KBR, XE2KJV, XE2KRN, XE2KVF
